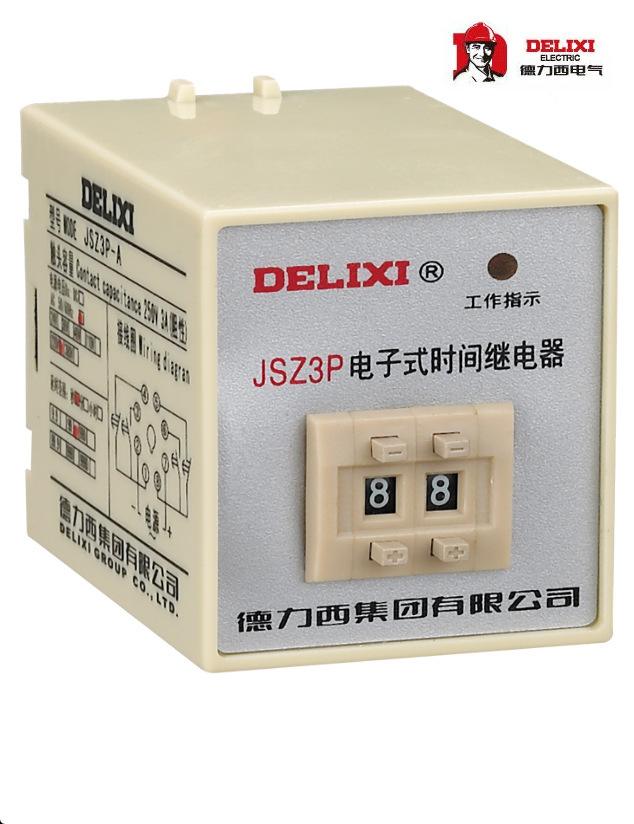

電子式時間繼電器又稱半導體時間繼電器。利用半導體元件做成的時間繼電器。具有適用范圍廣、延時精度高、調節方便、壽命長等一系列的優點，被廣泛的應用于自動控制系統中。半導體延時電路大致可分為阻容式（電阻與電容構成）和數字式兩大類。如果延時電路的輸出是有觸點的繼電器則稱為觸點輸出，若輸出是無觸點元件則稱為無觸點輸出。

工作原理：

繼電器是帶有延時機構的螺管線圈式繼電器，具有交流和直流規格。繼電器的交流規格繼電器內部裝有橋式整流器，將交流電源整流后供給電磁機構，每臺繼電器具有兩副瞬時轉換觸點，一副滑動延時觸點，一副延時主觸點。當加電壓于線圈兩端時，唧子（鐵心）克服塔形彈簧的反作用力被吸入，瞬時轉換觸點進行瞬時轉換，同時延時機構啟動，經過一定的延時，然后閉合滑動延時觸點和延時主觸點。主觸點接觸后由于上擋限定機構的轉動，機構停止，從而得到所需延時。當線圈斷電時，在塔形彈簧的作用下，使唧子和延時機構返回原位。

調試方法：

1. 用手按電磁機構的唧子到吸合位置，延時機構立即啟動，直到延時觸點閉合為止。此時瞬時轉換觸點應可靠轉換。

2. 釋放唧子時（在工作位置），動觸點應迅速返回原位，瞬時轉換觸點應可靠轉換。

3. 當唧子吸入時，唧子端部的動板不得與延時機構中的扇形齒板相碰，若相碰時，可將動板下移至適當位置，然后將螺釘固緊。
